EPC-6123-4LAN-16DIO-5G-机器视觉专用

创建时间：2022-03-19 22:22

产品特性：
·  支持6/7/8代Intel® Core™ i7/i5/i3及pentium/Celeron CPU Max.65W TDP
·   4 x intel千兆网口，可扩展至5路。
·  4 x USB3.0, 内置USB2.0可插加密狗
·  2x RS-232，其中1路可设置为RS485，RS-485支持自动数据流向控制
·  支持VGA和HDMI双显示接口
·  2 x miniPCIE插槽，可扩展Wifi、3G/4G/5G、LAN等功能
·  4通道光源控制器：4 x光源控制输出，4 x光源外部触发输入
·  8 x 隔离DI,8 x 隔离DO
·  支持mSTAT，SATA双硬盘存储
·  支持DC12~24V电源输入，具有过流，过压及反接保护
·  全封闭结构，铝型材内嵌风扇智能辅助散热、无线缆设计
·  宽温工作：-20 ~ 60℃

产品详情

主板	CPU :	Intel® Core™ 6/7/8代 i7/i5/i3及pentium/celeron CPU. Max.65W TDP
	BIOS :	AMI UEFI 64Mbit
内存	插槽 :	2 x 260-pin SODIMM
	容量 :	DDR4-2400MHz，预装8GB，最大支持32GB
存储	mSATA :	1 x Full-size PCIe Mini slot support mSATA
	SATA :	1 x 2.5“ SATA bay
I/O接口	USB :	4 x USB3.0(兼容2.0，1.1)，2 x USB2.0(内置，可安装USB硬件狗)
	COM :	2 x RS232.其中可设置为RS485,RS485支持自动数据流向控制；具有ESD保护；
	远程开关 :	支持
Ethernet	LAN1 :	Intel I210-AT 10/100/1000Mbps controller
	LAN2 :	Intel I211-AT 10/100/1000Mbps controller
	LAN3 :	Intel I211-AT 10/100/1000Mbps controller
	LAN4 :	Intel I211-AT 10/100/1000Mbps controller
	LAN5(Optional)	Intel I211-AT 10/100/1000Mbps controller，miniPCIE扩展
显示	VGA	最高支持1920 x 1200 @ 60Hz
	HDMI :	最高支持3840 x 2160 @ 60Hz
扩展	miniPCIe :	2 x full size PCIe with SIM holder
光源控制	DI :	8 x DI 干湿接点、NPN或PNP(可跳选)，隔离等级2500Vrms
	DO :	8 x DO OC门输出，单通道0.5A，隔离等级2500Vrms
	PWM :	4 x PWM 光源输出，单路驱动电流最大1A
	外部触发信号 :	4 x 外部硬触发开关
其他	看门狗 :	0~255级可编程设置
电源	输入电压 :	DC12~24V ±10%, 过流、过压及防反接保护，使用光源控制器功能时必须为DC24V
	功耗 :	Typical:30W ，最大180W
机械参数	结构 :	铝型材外壳，内嵌风扇智能辅助散热，壁挂式安装

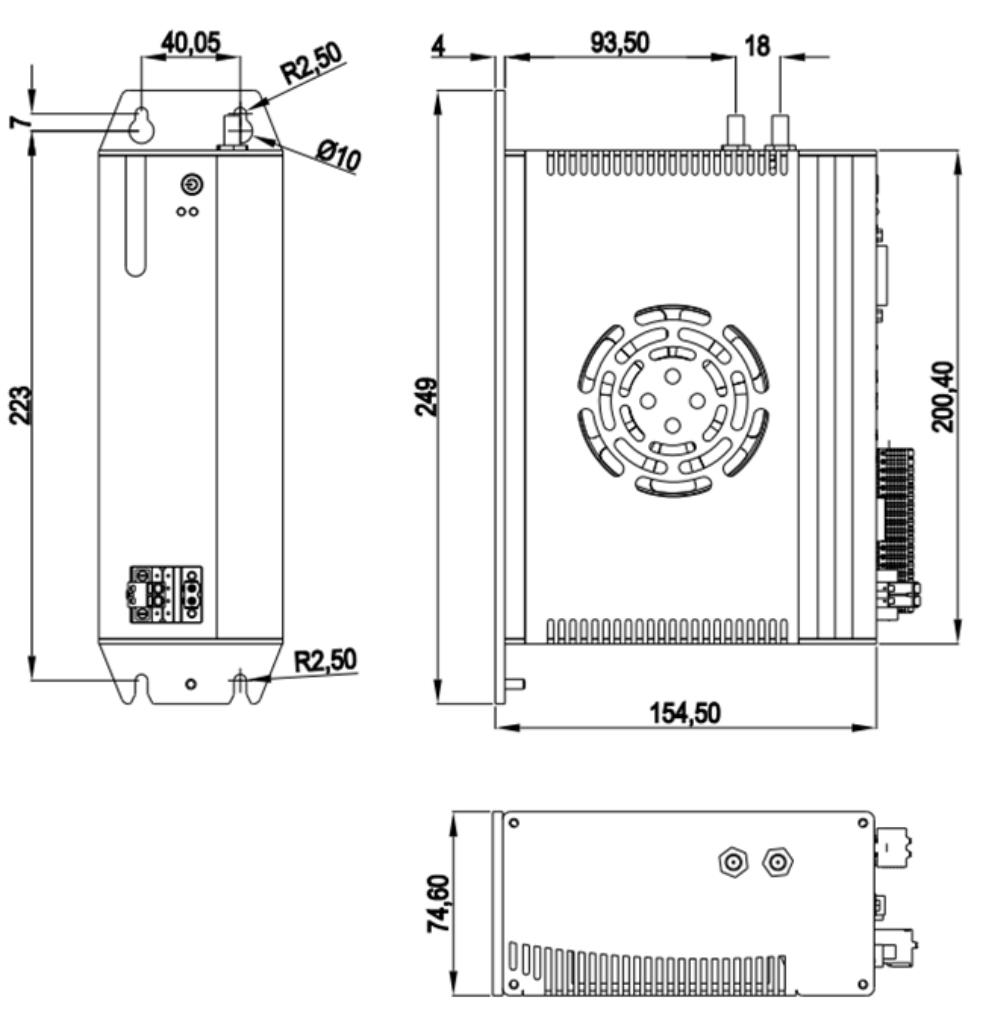

	尺寸 :	(L)200.4mm x (W)154.5mm x (H)74.6mm
	净重 :	2.4 Kg
可靠性	工作温度 :	-20ºC ~ 60ºC (-4℉~140℉) with air flow (mSATA), 5~95% (无凝结)
	存储温度 :	-40ºC ~ 80ºC (-40 ~ 176℉) with air flow (msATA), 5~95% (无凝结)
	工作时振动 :	SSD : 1.5 Grms, IEC 6006 x -2-64, random, 5 ~ 500 Hz, 1 hr/axis
	工作时冲击 :	SSD applied: 10 G, IEC 6006 x -2-64, 半正弦, 持续11ms
	EMC :	CE/FCC Class A
OS	Microsoft Windows :	Windows 10 IoT
	Linux :	Ubuntu
